LCメーターの製作

電子マスカットさんの記事を元に、LCメーターを作りました。
電子マスカットさん、ありがとうございます。

コンデンサーの測定器は持っていたのですが、コイルのインダクタンスの測定器は持っていなかったので。

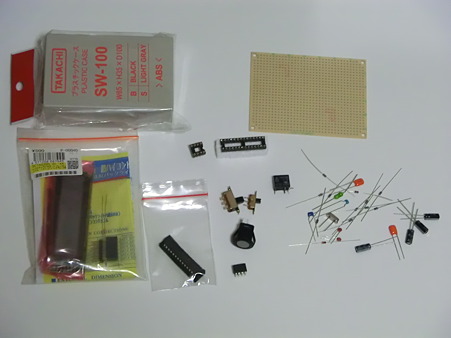

【使用した部品たち】

※この中にない部品で、製作中に急遽使うことになった部品もあります。

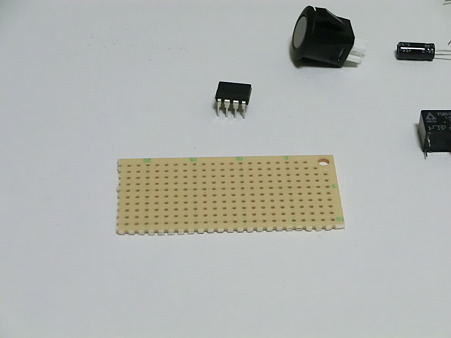

まずは基板を切ります。僕は、普通のカッターで切れ目をつけ、ニッパーを使って少しずつ折ってます。

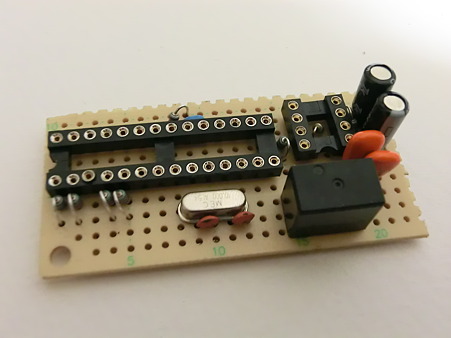

そして半田付け。



我ながら、割ときれいにできたと思います。コントラスト調整用の半固定抵抗は後で、基板の裏に取り付け直しました。

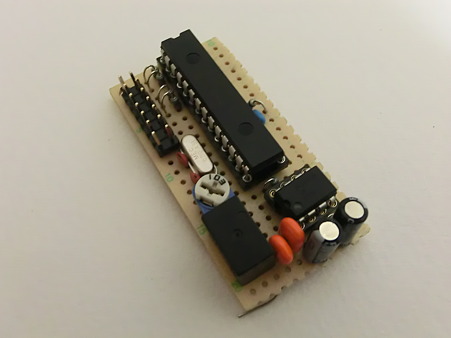

PICはパソコンに繋いでプログラム書き込み済み。

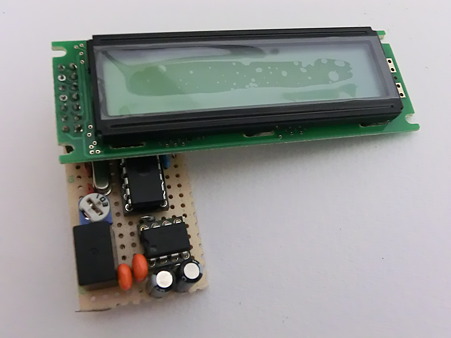

LCDも取り付け。基板とはコネクタで繋いでいるので抜き差しできます。
使用したLCDは、バックライトなしです。暗いところで使うことがあるほど頻度高く使うわけじゃないし、明るいところではバックライトなくても十分見えるし…ということです。

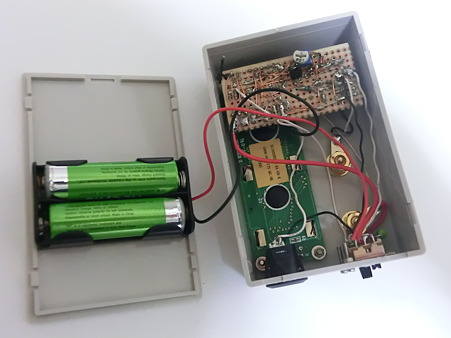

ケースも加工して、スイッチや端子などを取り付け。電池ボックスはサイズがちょうどはまりました。

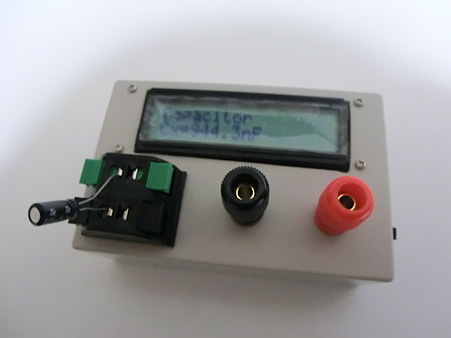

そして完成。


端子は、左の緑、黒のと右の赤、黒のとありますが、中で並列に繋がれているので、どちらでも測定可能です。左はリードのついた普通の部品を単体で測る場合、右はバナナプラグを入れて、より大きな部品を測る場合などのためです。

測定器としての精度は、中の回路に使用したインダクタにもよりますが、ある100μHのインダクタは、99.23μHと表示されました。(他の品種の100μHはまた違ったり…)
でも、普段の電子工作には十分利用できる精度です。
結構巻いた自作コイルを測ってみても4μHしかなかったので、市販品のコイルはかなり巻いてあるんだな…と実感したり。
